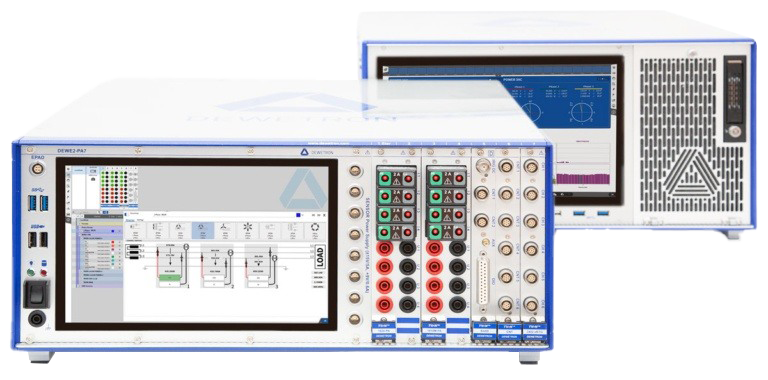

Power analyzer DEWETRON

PA Bench Top / Rack-Mount

In het R&D lab en bij proefstanden is er over het algemeen meer ruimte om apparatuur op te stellen en heeft men wensen zoals: één of meerdere grote beeldschermen en een koppeling met de testopstelling (bijv. Data Stream In/Out, CAN-bus, Modbus, XCP, SCPI e.d.).

DEWETRON Power Analyzers, zoals de PA-8 en DEWE3-PA-RM, kunnen tot 16 fasen (16x U, 16x I) meten; dit betekent dat u gelijktijdig aan meerdere power systemen kunt meten, zelfs als deze onderling een verschillende, fundamentele frequentie hebben! Dit alles eventueel zelfs gecombineerd met andere signalen/sensoren. Denk hierbij ook aan de mogelijkheid van het voeden van ultra-precieze Zero-Flux stroomsensoren. De snelle interne PCIe SSD slaat de data, zonder onderbreking, tot 1GB per seconde voor detailanalyse op.

Keuze voor 10, 2 of 1MS per kanaal synchroon
Hoge nauwkeurigheid over de hele bandbreedte
Hoge isolatie CAT III 1000V / CAT IV 600V
Metingen volgens diverse IEC normen
Redundant voeding stroomsensoren
Expansie met extra TRION kaarten voor andere signalen/sensoren
Background tech

Key features

Display
1 tot 3 externe displays
Slots
4, 8, 12 of 16 TRION™ slots
Uitvoering
Desktop of 19” rack
Uitbreidbaar
Supra harmonics, efficiency matrix mapping, FGW-TG3 (TR3), order tracking, etc.
Bekijk Datasheet

Applicatie voorbeelden

Een onderzoeksinstituut voor laadinfrastructuur gebruikt de OXYGEN software voor het geautomatiseerd testen van laadpalen. De dataregistratie in OXYGEN wordt tijdens meerdere testsequenties vanuit de proefstand met SCPI commando’s aangestuurd. De DEWETRON Power Analyzer maakt hiermee deel uit van de totale proefopstelling.

Diverse automotive klanten gebruiken de DEWETRON PA voor E-mobility testen. Het gaat vaak om een grote verscheidenheid aan testen: inverter efficiency, vermogen/koppel (matrix mapping), duurtesten, evaluatie van nieuwe elektro motoren en componenten. De flexibiliteit van de DEWETRON Power Analyzer in combinatie met de intuïtieve OXYGEN software maakt onze data acquisitie systemen veelzijdig en snel inzetbaar.

Meetmodules voor uw sensoren en signalen

Grote meetopstellingen brengen een grote diversiteit aan signalen/sensoren met zich mee.

Voor nauwkeurige vermogensmetingen is de TRION3-1810M-POWER @ 10MS/s/ch de juist keuze.

Aangevuld met de TRION-MULTI meetmodules dekt het de lading voor vrijwel al uw aanvullende meetwensen. Meet signalen zoals; lage spanning, rekstroken, versnellingssensoren (IEPE/CHARGE), temperatuur, weerstand, (mili)Ampère, sensor voeding, microfoon ingangen e.d.

TRION POWER BenchTop

Draagbare Power Analyzers worden veel gebruikt voor:
